BC1-W無底盤型旋臂式變阻器，是采用合金電阻絲繞于圓環形陶瓷骨架上后用高溫釉燒結固定，磁盤中心配以轉軸帶動電刷在電阻體上，從而獲得變化的電阻值。

　　BC1-W無底盤型旋臂式變阻器具有功率大、耐潮濕、調節范圍大等優點。適用于低頻交流或直流電氣設備中作調節控制電壓、電流或可調節的負載電阻等用。

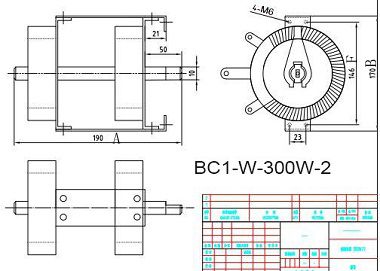

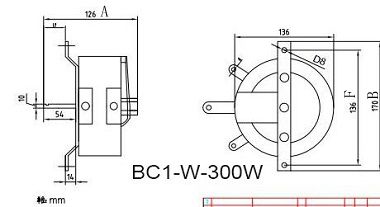

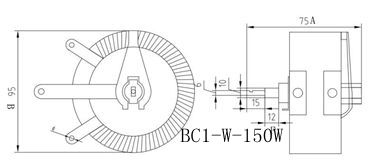

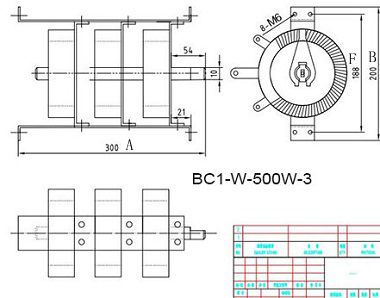

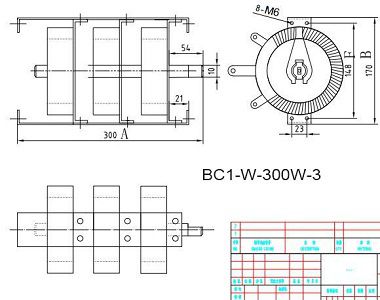

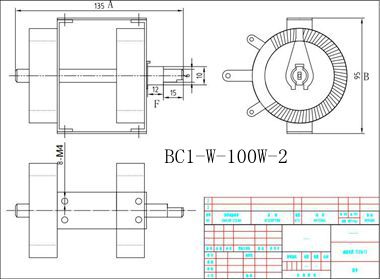

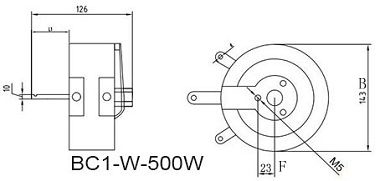

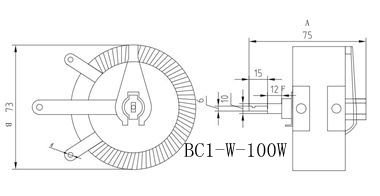

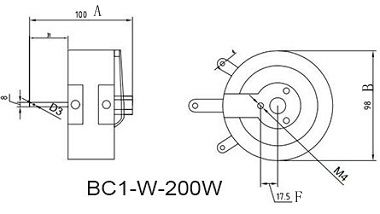

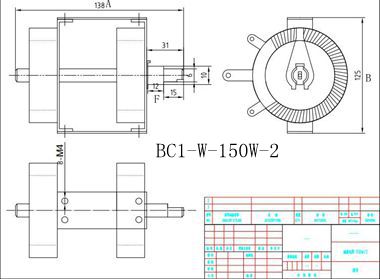

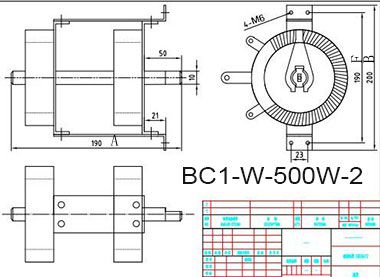

安裝尺寸：

BC1-W無底盤型旋臂式變阻器技術參數：

1、變阻器極限工作電壓：交流600V、直流500V：絕緣電壓 2500V

2、變阻器溫升：50-100W的品種≤300K；≥150W 的品種： ≤350K

3、滑動行程50W品種：280± 5 ° ； ≥100W品種：300± 5 °

4、阻律規律，線性偏差：在整個行程內，阻律變化成直線型規律，線性偏差不大于±10%

5、變阻器控制軸在不小于90%的行程內轉動5000周，變阻器應無可見損傷

6、變阻器承受高溫時為40℃的交變濕熱6個星期（六天），絕緣電阻小于1.5MΩ
